Excellente AVR Programmeur ATMEL Programmeur USB AT JTAGICE mkII mk2 AVR JTAG ICE XPII AVR32 Débogueur Soutient AVR Studio 4/5/6

C'est notre idée pour le plus grand prix si vous êtes intéressé à haut conseillé AVR Programmeur ATMEL Programmeur USB AT JTAGICE mkII mk2 AVR JTAG ICE XPII AVR32 Débogueur Soutient AVR Studio 4/5/6. De nombreux excellents avis préalable confirmant le type de marchandises. Le AVR Programmeur ATMEL Programmeur USB AT JTAGICE mkII mk2 AVR JTAG ICE XPII AVR32 Débogueur Soutient AVR Studio 4/5/6 fini avec beaucoup de fonctionnalités qui en fait grand article.

Prix pour AVR Programmeur ATMEL Programmeur USB AT JTAGICE mkII mk2 AVR JTAG ICE XPII AVR32 Débogueur Soutient AVR Studio 4/5/6

Tu as de la chance. Produits que vous cherchez pour AVR Programmeur ATMEL Programmeur USB AT JTAGICE mkII mk2 AVR JTAG ICE XPII AVR32 Débogueur Soutient AVR Studio 4/5/6. Nous voyons des rabais sur les produits.

Oui, vous devriez vérifier les prix avant que vous l'achetiez

tension de fonctionnement: 2.1 V à 5.5 V
mise à niveau: la Mise À Niveau Automatique
contrôle de la qualité: Testé un par un befeore
logiciels pris en charge: AVR Studio 4/5/6, WINAVR (GCC) ou IAR est utilisé comme logiciel frontal
Device Support: tous AVR et AVR32 dispositifs avec JTAG, PDI, debugWIRE Interface

AVR Programmeur ATMEL Programmeur USB AT JTAGICE mkII mk2 AVR JTAG ICE XPII AVR32 Débogueur Soutient AVR Studio 4/5/6

  • débogueur et Programmateur, compatible avec JTAGICE mkII de ATMEL
  • prend en charge Sur-Chip Debugging et programmation
  • prend en charge tous les AVR et AVR32 Mcu avec Sur-Puce Débogage capacité, y compris XMEGA dispositifs
  • soutient AVR Studio 4/5/6 ou supérieur version (livré avec firmware pour AVR Studio 5, peut être mis à jour pour supporter d'autres AVR Studio versions)
caractéristiques

  • prend en charge le débogage de tous AVR et AVR32 dispositifs avec OCD
  • soutient la programmation de tous les AVR et AVR32 dispositifs avec OCD
  • On-Chip Debugging: Courir, seule étape, points d'arrêt, etc.
  • soutient Assembleur et HLL Source Niveau Débogage
  • Interface de programmation de flash, eeprom, fusibles et lockbits (pas debugWIRE)
  • USB 1.1 et Interface RS232 pour PC pour la Programmation et Contrôle
  • JTAG, PDI, Interface debugWIRE à carte cible
  • Alimentation régulée pour 9-15 V DC Puissance
  • peut être alimenté par le bus USB
  • cible plage de tension de fonctionnement de 2.1 V à 5.5 V

basé sur JTAGICE mkII de ATMEL
-entièrement compatible avec JTAGICE mkII, facile à utiliser, stable et fiable

basé sur JTAGICE mkII firmware
-identifiés comme JTAGICE mkII dans AVRStudio, haute vitesse le débogage et la programmation

mise à jour firmware
-Firmware est extensible à Soutenir Les Futurs Appareils
-la Mise À Niveau automatique

logiciels pris en charge
-AVR Studio 4/5/6, WINAVR (GCC) ou IAR est utilisé comme logiciel frontal
-prend en charge les fichiers de programme générées par ICCAVR, CVAVR, IAR

Device Support
-prend en charge le débogage et programmation de tous AVR et AVR32 dispositifs avec JTAG, PDI, debugWIRE Interface

se référer àAVR Studio 6, les appareils suivants sont pris en charge:

se connecte à carte cible
Interface de débogage: JTAG, PDI, debugWIRE (SPI), fonction de l'interface des périphériques cibles avec.
Interface de programmation: JTAG, PDI, FAI (SPI), fonction de l'interface des périphériques cibles avec.
le câble a à être changé selon le existaient en-tête sur la carte cible. voir Détails affichés ci-dessous.

  • connexion à un JTAG cible
    • Standard JTAG tête, en utilisant la valeur par défaut 10-pin JTAG câble directement
    • personnalisé tête JTAG, en utilisant 10-wire multicolore personnalisé connecteur câble
  • connexion à un PDI cible
    • en utilisant 10-wire multicolore personnalisé connecteur câble
  • connexion à un debugWIRE ou FAI cible
    • Standard 10-pin tête de SPI, en utilisant 10-pin (JTAG) à 10-pin (SPI) sonde adaptateur câble
    • Standard 6-pin tête de SPI, en utilisant 10-pin (JTAG) à 6-pin (SPI) sonde adaptateur câble
    • personnalisé tête de SPI, en utilisant 10-wire multicolore personnalisé connecteur câble

la figure 1, 2, 3 et 4 montre l'en-tête brochage de différentes interfaces

Figure 1. JTAG tête brochage
Figure 2. PDI tête brochage

Figure 3. 10-pin SPI tête brochage
Figure 4. 6-pin SPI tête brochage

alimenter le JTAGICE XPII
-fonctionne en utilisant une alimentation externe fournissant 9-15 V DC
-peut être alimenté directement par le bus USB
-la carte cible devrait être alimenté par Un Autre Alimentation

téléchargements

développement ressources:guide de l'utilisateur, logiciel, etc.
Wiki:waveshare.com/wiki/USB_AVR_JTAGICE_XPII

poids:0.431 kg

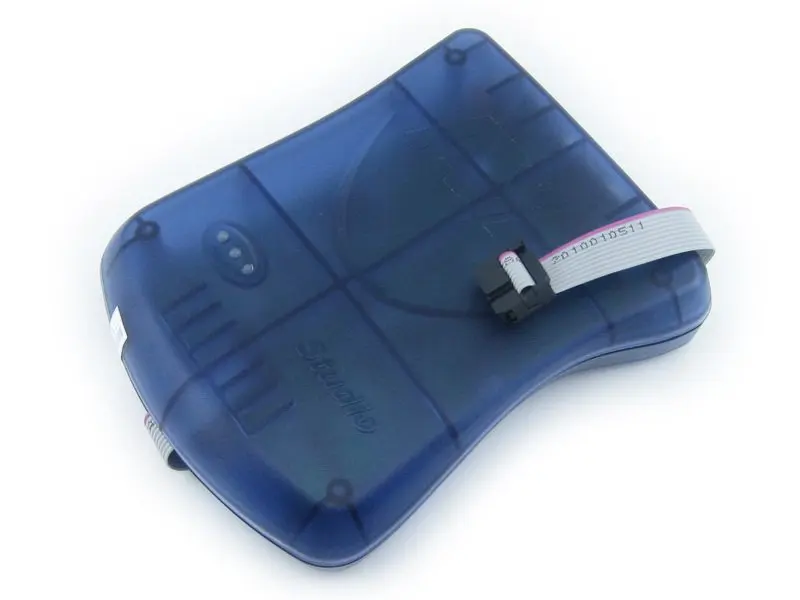

  1. USB AVR JTAGICE XPII
  2. USB Câble
  3. RS-232 câble série
  4. de rechange 10-pin câble
  5. 10-pin (JTAG) à 6-pin (SPI) sonde adaptateur câble
  6. 10-pin (JTAG) à 10-pin (SPI) sonde adaptateur câble
  7. 10-wire multicolore personnalisé connecteur câble
  8. Guide de l'utilisateur CD
1 2 3
4 5 6
7 8
